Android MPAndroidChart绘制统计图

发表于 2021-12-03 分类于 Android 本文字数： 17k

MPAndroidChart绘制绘制常用统计图

引入MPAndroidChart

allprojects {
    repositories {
        maven { url "https://jitpack.io" }
    }
}

1
2
3

dependencies {
    implementation 'com.github.PhilJay:MPAndroidChart:v3.0.3'
}

线型图

最简单的线型图

在布局文件中添加<com.github.mikephil.charting.charts.LineChart/>标签

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout android:layout_height="match_parent"
    android:layout_width="match_parent"
    android:orientation="vertical"
    xmlns:android="http://schemas.android.com/apk/res/android">
    <com.github.mikephil.charting.charts.LineChart
        android:id="@+id/lineChart"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
</LinearLayout>

获取View，设置数据，一个简单的线型图就成了

public class LineActivity extends AppCompatActivity {
    private LineChart lineChart;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_line);
        init();//初始化
    }

    private void init() {
        lineChart = findViewById(R.id.lineChart);//获取到线型图的View

        lineChart.setData(setData());//设置显示数据
    }

    private LineData setData() {
//        创建一个Entry类型的集合，并添加数据
        List<Entry> entries = new ArrayList<>();
        for (int i = 0; i < 10; i++) {
//            添加Entry对象，传入纵轴的索引和纵轴的值
            entries.add(new Entry(i,new Random().nextInt(100)));
        }
//        实例化LineDataSet类，并将Entry集合中的数据和这组数据名(或者说这个图形名)，通过这个类可以对线段进行设置
        LineDataSet lineDataSet = new LineDataSet(entries,"线型图测试");
//        这个就是线型图所需的数据了
        LineData lineData = new LineData(lineDataSet);
        return lineData;
    }
}

但是现在不好看

设置属性

主要用于演示

public class LineActivity extends AppCompatActivity {
    private LineChart lineChart;
    private final String[] strings = new String[]{"测试1","测试2","测试3","测试4","测试5","测试6","测试7","测试8","测试9","测试10"};

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_line);
        init();//初始化
    }

    private void init() {
        lineChart = findViewById(R.id.lineChart);//获取到线型图的View

        lineChart.setData(setData());//设置显示数据
        lineChart.invalidate();//刷新数据
        lineChart.setDescription(null);//设置右下角说明性文字不显示

//        图形边框的设置
        lineChart.setDrawBorders(true);//设置四周的边框显示
        lineChart.setBorderWidth(1);//设置边框宽度
        lineChart.setBorderColor(Color.RED);//设置边框颜色为红色

//        设置触控的操作
        lineChart.setTouchEnabled(true);//设置为false时将不响应任何触控
        lineChart.setScaleEnabled(true);//设置允许缩放
        lineChart.setPinchZoom(true);//设置允许x和y轴同时缩放(默认禁止x轴y轴同时进行缩放)
        lineChart.setDragEnabled(true);//设置图形内部可拖动(类似QQ图片放大后向上划或者向下划)

//        设置x轴
        XAxis xAxis = lineChart.getXAxis();//获取到x轴对象
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM);//设置x轴的位置，图形上方或下方
        xAxis.setDrawGridLines(false);//设置纵轴的背景表格线不显示
        xAxis.setDrawAxisLine(true);//设置x轴的轴线显示
        xAxis.setAxisLineWidth(1);//设置x轴轴线的宽度
        xAxis.setAxisMinimum(0);//设置x轴的最小刻度
        xAxis.setDrawLabels(true);//显示轴上的刻度
        xAxis.setLabelCount(strings.length);//强制设置x轴刻度个数
        xAxis.setGranularity(1);//缩放的时候有用，比如放大的时候，我不想把横轴再细分
        xAxis.setEnabled(true);//显示x轴
//        设置每个纵轴的名字
        xAxis.setValueFormatter(new ValueFormatter() {
            @Override
            public String getFormattedValue(float value) {
                return strings[(int) (value % strings.length)];
            }
        });

//        设置右边y轴
        YAxis yAxisRight = lineChart.getAxisRight();//获取到右边的y轴的对象
        yAxisRight.setAxisMinimum(0);//设置y轴的最小刻度
        yAxisRight.setDrawGridLines(false);//设置横轴的背景表格线不显示，左右两边需要同时设置
        yAxisRight.setDrawAxisLine(true);//设置右边y轴的轴线显示
        yAxisRight.setAxisLineWidth(1);//设置右边y轴轴线的宽度
        yAxisRight.setEnabled(false);//设置右边的轴线不显示

//        设置左边y轴
        YAxis yAxisLeft = lineChart.getAxisLeft();//获取到左边的y轴的对象
        yAxisLeft.setAxisMinimum(0);//设置y轴的最小刻度
        yAxisLeft.setDrawGridLines(false);//设置横轴的背景表格线不显示，左右两边需要同时设置
        yAxisLeft.setDrawAxisLine(true);//设置左边y轴的轴线显示
        yAxisLeft.setAxisLineWidth(1);//设置左边y轴轴线的宽度
        yAxisLeft.setEnabled(true);//设置左边的轴线显示
    }

    private LineData setData() {
//        创建一个Entry类型的集合，并添加数据
        List<Entry> entries = new ArrayList<>();
        for (int i = 0; i < 10; i++) {
//            添加Entry对象，传入纵轴的索引和纵轴的值
            entries.add(new Entry(i,new Random().nextInt(100)));
        }
//        实例化LineDataSet类，并将Entry集合中的数据和这组数据名(或者说这个图形名)，通过这个类可以对线段进行设置
        LineDataSet lineDataSet = new LineDataSet(entries,"线型图测试");
        lineDataSet.setCircleColor(Color.RED);//设置折折线点的颜色
        lineDataSet.setColor(Color.BLUE);//设置折线的颜色
//        lineDataSet.setAxisDependency(YAxis.AxisDependency.RIGHT);//如果使用了y轴右轴，必须设置这个
//        得到设置完毕的线型图数据
        LineData lineData = new LineData(lineDataSet);
//        lineData.notifyDataChanged();//刷新数据
//        lineData.addDataSet();//添加一组线型图
        return lineData;
    }
}

现在的效果

常规配置

再来看一下常规配置的效果和代码(布局不变)

public class LineActivity extends AppCompatActivity {
    private LineChart lineChart;
    private final String[] strings = new String[]{"测试1","测试2","测试3","测试4","测试5","测试6","测试7","测试8","测试9","测试10"};

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_line);

        lineChart = findViewById(R.id.lineChart);
        lineChart.setTouchEnabled(false);
        lineChart.setDescription(null);
        lineChart.setData(new LineData());//添加一个空数据
        addData("数据1",Color.BLACK);//向空数据中添加数据
        addData("数据2",Color.BLUE);//向空数据中添加数据
        setAxis();
    }

    private void setAxis() {
        XAxis xAxis = lineChart.getXAxis();//x轴
        xAxis.setDrawGridLines(false);//取消背景表格
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM);//位于底部
        xAxis.setDrawAxisLine(true);//显示轴线
        xAxis.setAxisMinimum(0);//最小刻度
        xAxis.setLabelCount(strings.length);//强制刻度的个数
        xAxis.setGranularity(1);//设置缩放时纵轴之间的最小值差
        xAxis.setAxisLineWidth(1);//设置轴线的宽度
        xAxis.setValueFormatter(new ValueFormatter() {
            @Override
            public String getFormattedValue(float value) {
                return strings[(int) (value % strings.length)];
            }
        });//x轴的每个数据的数据名
        xAxis.setEnabled(true);//显示x轴

        YAxis yAxisRight = lineChart.getAxisRight();//右边的y轴
        yAxisRight.setAxisMinimum(0);//最小刻度
        yAxisRight.setDrawGridLines(false);//不显示背景表格线
        yAxisRight.setAxisLineWidth(1);//轴线宽度
        yAxisRight.setDrawAxisLine(true);
        yAxisRight.setEnabled(false);

        YAxis yAxisLeft = lineChart.getAxisLeft();//左边的y轴
        yAxisLeft.setDrawGridLines(false);//不显示背景表格线
        yAxisLeft.setAxisMinimum(0);//最小刻度
        yAxisLeft.setAxisLineWidth(1);//轴线宽度
        yAxisLeft.setDrawAxisLine(true);
        yAxisLeft.setEnabled(true);
    }

    private void addData(String dataName,int color) {
        LineData lineData = lineChart.getData();
        List<Entry> entries = new ArrayList<>();
        for (int i = 0; i < strings.length; i++) {
            entries.add(new Entry(i,new Random().nextInt(100)));//添加一个0-100的随机数给纵轴
        }
        LineDataSet lineDataSet = new LineDataSet(entries,dataName);
        lineDataSet.setColor(color);//设置线段的颜色
        lineDataSet.setCircleColor(Color.RED);//设置圆点的颜色
        lineDataSet.setValueTextColor(Color.RED);
        lineData.addDataSet(lineDataSet);//添加数据
        lineChart.notifyDataSetChanged();//刷新数据
        lineChart.invalidate();//刷新数据
    }
}

柱状图

最简单的柱状图

在布局文件中添加<com.github.mikephil.charting.charts.BarChart/>标签

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout android:layout_height="match_parent"
    android:layout_width="match_parent"
    android:orientation="vertical"
    xmlns:android="http://schemas.android.com/apk/res/android">
    <com.github.mikephil.charting.charts.BarChart
        android:id="@+id/barChart"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>
</LinearLayout>

获取View，设置数据

public class BarActivity extends AppCompatActivity {
    private BarChart barChart;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_bar);
        barChart = findViewById(R.id.barChart);
        barChart.setData(setData());
    }

    private BarData setData() {
        List<BarEntry> barEntries = new ArrayList<>();
        for (int i = 0; i < strings.length; i++) {
            barEntries.add(new BarEntry(i,new Random().nextInt(100)));
        }

        BarDataSet barDataSet = new BarDataSet(barEntries,"测试数据");
        BarData barData = new BarData(barDataSet);
        return barData;
    }
}

基础效果

设置属性

其实属性都差不多，只要英语学的好，记得很快

public class BarActivity extends AppCompatActivity {
    private BarChart barChart;
    private final String[] strings = new String[]{"测试1","测试2","测试3","测试4","测试5","测试6","测试7","测试8","测试9","测试10"};

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_bar);
        barChart = findViewById(R.id.barChart);
        barChart.setData(new BarData());
        setData("数据1",Color.BLACK);
    }

    private void setData(String dataName,int color) {
        BarData barData = barChart.getData();//获取到它的数据
        barChart.setDescription(null);
        barChart.setScaleEnabled(false);//禁止缩放
        barChart.setDrawBarShadow(false);//不显示阴影

        XAxis xAxis = barChart.getXAxis();//x轴
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM);//设置x轴位于图形的底部
        xAxis.setDrawGridLines(false);//隐藏纵轴的背景线
        xAxis.setAxisLineWidth(1);//设置x轴轴线的宽度
        xAxis.setAxisLineColor(Color.BLACK);//设置轴线的颜色
        xAxis.setDrawAxisLine(true);//绘制轴线
        xAxis.setAxisMinimum(0);//最小刻度
        xAxis.setGranularity(1);//放大时坐标之间的差值
        xAxis.setLabelCount(strings.length);//强制设置数轴个数
        xAxis.setValueFormatter(new ValueFormatter() {
            @Override
            public String getFormattedValue(float value) {
                return strings[(int) (value % strings.length)];
            }
        });
        xAxis.setEnabled(true);

        YAxis yAxisRight = barChart.getAxisRight();//右边的y轴
        yAxisRight.setAxisLineWidth(1);
        yAxisRight.setDrawGridLines(false);
        yAxisRight.setAxisMinimum(0);
        yAxisRight.setDrawAxisLine(true);
        yAxisRight.setLabelCount(strings.length);
        yAxisRight.setEnabled(false);

        YAxis yAxisLeft = barChart.getAxisLeft();
        yAxisLeft.setDrawAxisLine(true);
        yAxisLeft.setAxisLineWidth(1);
        yAxisLeft.setAxisMinimum(0);
        yAxisLeft.setDrawGridLines(false);
        yAxisLeft.setLabelCount(strings.length);
        yAxisLeft.setEnabled(true);

        List<BarEntry> barEntries = new ArrayList<>();
        for (int i = 0; i < strings.length; i++) {
            barEntries.add(new BarEntry(i,new Random().nextInt(100)));
        }

        BarDataSet barDataSet = new BarDataSet(barEntries,dataName);
        barDataSet.setValueTextColor(Color.RED);
        barDataSet.setColor(color);//柱子的颜色
        barData.addDataSet(barDataSet);//添加一组数据
        barChart.notifyDataSetChanged();//刷新数据
        barChart.invalidate();
    }
}

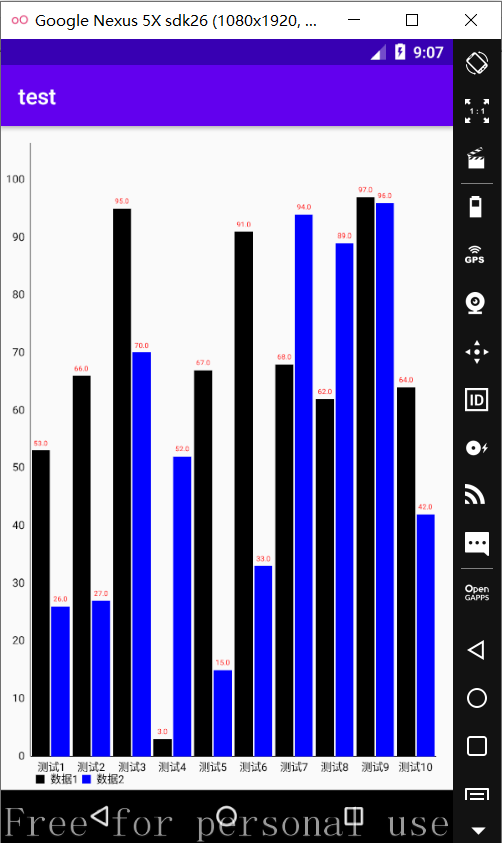

分组显示柱子，设置多柱图
注意:设置多柱图一定要给X轴轴线设置最小值并根据x轴的个数比例设置最大值，否则柱子将会失去宽度比例

public class BarActivity extends AppCompatActivity {
    private BarChart barChart;
    private final String[] strings = new String[]{"测试1","测试2","测试3","测试4","测试5","测试6","测试7","测试8","测试9","测试10"};
    private float groupSpace = 0.04f,barSpace = 0.03f,barWidth = 0.45f;//组间隔、组内柱子间隔、柱子宽度

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_bar);
        barChart = findViewById(R.id.barChart);
        barChart.setData(new BarData());
        setData("数据1",Color.BLACK);
        setData("数据2",Color.BLUE);

        barChart.getBarData().setBarWidth(barWidth);//设置柱子的宽度
        barChart.groupBars(0, groupSpace, barSpace);//设置柱子分组
    }

    private void setData(String dataName,int color) {
        BarData barData = barChart.getData();//获取到它的数据
        barChart.setDescription(null);
        barChart.setScaleEnabled(false);//禁止缩放
        barChart.setDrawBarShadow(false);//不显示阴影

        XAxis xAxis = barChart.getXAxis();//x轴
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM);//设置x轴位于图形的底部
        xAxis.setDrawGridLines(false);//隐藏纵轴的背景线
        xAxis.setAxisLineWidth(1);//设置x轴轴线的宽度
        xAxis.setAxisLineColor(Color.BLACK);//设置轴线的颜色
        xAxis.setDrawAxisLine(true);//绘制轴线
        xAxis.setAxisMinimum(0);//最小刻度
        xAxis.setAxisMaximum(10);//最大刻度
        xAxis.setGranularity(1);//放大时坐标之间的差值
        xAxis.setLabelCount(strings.length);//强制设置数轴个数
        xAxis.setValueFormatter(new ValueFormatter() {
            @Override
            public String getFormattedValue(float value) {
                if ((int)value == -1){
//                    他妈的开了标签居中显示后，这个值时不时的会等于-1，关键是这个-1一点也用不到
                    value = 1;
                }
                return strings[(int) value % strings.length];
            }
        });
        xAxis.setCenterAxisLabels(true);//标签居中显示
        xAxis.setEnabled(true);

        YAxis yAxisRight = barChart.getAxisRight();//右边的y轴
        yAxisRight.setAxisLineWidth(1);//y轴的轴线宽度
        yAxisRight.setDrawGridLines(false);//不显示横轴的背景线
        yAxisRight.setAxisMinimum(0);//最小刻度
        yAxisRight.setDrawAxisLine(true);//绘制轴线
        yAxisRight.setEnabled(false);//是否显示

        YAxis yAxisLeft = barChart.getAxisLeft();
        yAxisLeft.setDrawAxisLine(true);
        yAxisLeft.setAxisLineWidth(1);
        yAxisLeft.setAxisMinimum(0);
        yAxisLeft.setDrawGridLines(false);
        yAxisLeft.setEnabled(true);

        List<BarEntry> barEntries = new ArrayList<>();
        for (int i = 0; i < strings.length; i++) {
            barEntries.add(new BarEntry(i,new Random().nextInt(100)));
        }

        BarDataSet barDataSet = new BarDataSet(barEntries,dataName);
        barDataSet.setValueTextColor(Color.RED);//值的颜色
        barDataSet.setColor(color);//柱子的颜色
        barData.addDataSet(barDataSet);//添加一组数据
        barChart.notifyDataSetChanged();//刷新数据
        barChart.invalidate();//刷新数据
    }
}

效果

饼状图

基础饼状图

在布局文件中添加<com.github.mikephil.charting.charts.PieChart/>标签

随随便便加个数据

public class PieActivity extends AppCompatActivity {
    private PieChart pieChart;
    private final String[] strings = new String[]{"测试1","测试2","测试3","测试4","测试5","测试6","测试7","测试8","测试9","测试10"};

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_pie);
        pieChart = findViewById(R.id.pieChart);
        pieChart.setData(setData());
        pieChart.notifyDataSetChanged();
        pieChart.invalidate();
    }

    private PieData setData() {
        List<PieEntry> pieEntries = new ArrayList<>();
        for (int i = 0; i < strings.length; i++) {
            pieEntries.add(new PieEntry(i,new Random().nextInt(100)));
        }
        PieDataSet pieDataSet = new PieDataSet(pieEntries,"测试");
        PieData pieData = new PieData(pieDataSet);
        return pieData;
    }
}

效果不好看

常规属性配置

没研究的配置还有很多，参考https://blog.csdn.net/shineflowers/article/details/44701645

public class PieActivity extends AppCompatActivity {
    private PieChart pieChart;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_pie);
        pieChart = findViewById(R.id.pieChart);
        pieChart.setDescription(null);//设置右下角说明性文字不显示

        pieChart.setHoleRadius(0);//设置中间空心的圆半径为0
        pieChart.setTransparentCircleRadius(0);//设置中间半透明的圆半径为0
        pieChart.setTransparentCircleAlpha(0);//或者可以把它改成透明

        pieChart.setUsePercentValues(true);//设置使用百分比(不知道为什么不显示百分号，妈的)
        pieChart.setRotationEnabled(true);//设置是否可以旋转

        pieChart.setExtraOffsets(20, 15, 20, 15);//左上右下四个方向的边距
        pieChart.setCenterText("年度支出");//设置圆环中央的文字，前提是setHoleRadius不为0
        pieChart.setRotationAngle(120);//设置旋转角度
        pieChart.animateX(1000, Easing.EaseInOutQuad);//数据显示动画
        addData();//添加数据显示
        pieChart.invalidate();//刷新数据
    }

    private void addData() {
//        添加数据
        List<PieEntry> pieEntries = new ArrayList<>();
//        每添加一个PieEntry就相当于添加了一个扇区
        pieEntries.add(new PieEntry(new Random().nextInt(100),"第一季度"));
        pieEntries.add(new PieEntry(new Random().nextInt(100),"第二季度"));
        pieEntries.add(new PieEntry(new Random().nextInt(100),"第三季度"));
        pieEntries.add(new PieEntry(new Random().nextInt(100),"第四季度"));

        PieDataSet pieDataSet = new PieDataSet(pieEntries,"年支出比");
        pieDataSet.setValueTextColor(Color.BLACK);//设置字体颜色
        pieDataSet.setValueTextSize(15);//设置字体大小
        pieDataSet.setSliceSpace(1);//设置扇区间的间隔
        pieDataSet.setSelectionShift(5);//设置扇区被选中时向外偏移的距离

//        数据连接线
        pieDataSet.setValueLinePart1OffsetPercentage(50f);//数据连接线起始点距扇形中心的距离，为百分数
        pieDataSet.setValueLinePart1Length(0.5f);//第1端连接线长度
        pieDataSet.setValueLinePart2Length(1.3f);//第2段连接线长度
        pieDataSet.setValueLineColor(Color.BLACK);//设置数据连接线颜色
        pieDataSet.setYValuePosition(PieDataSet.ValuePosition.OUTSIDE_SLICE);//连接线所在的位置

        setColor(pieDataSet);//设置扇区的颜色
//        设置数据
        PieData pieData = new PieData(pieDataSet);
        pieData.setValueFormatter(new PercentFormatter(pieChart));//给百分比显示添加百分号
        pieChart.setData(pieData);
    }

    private void setColor(PieDataSet pieDataSet) {
//        设置每个扇区不同颜色，因为共4条数据，所以这里只设置了4种颜色
        List<Integer> colors = new ArrayList<>();
        colors.add(Color.BLUE);
        colors.add(Color.DKGRAY);
        colors.add(Color.GRAY);
        colors.add(Color.RED);
        pieDataSet.setColors(colors);//设置扇区颜色
    }
}

效果展示

雷达图

雷达图以后再说，妈的累死了

参考地址: https://blog.csdn.net/wjk343977868/article/details/53316981
